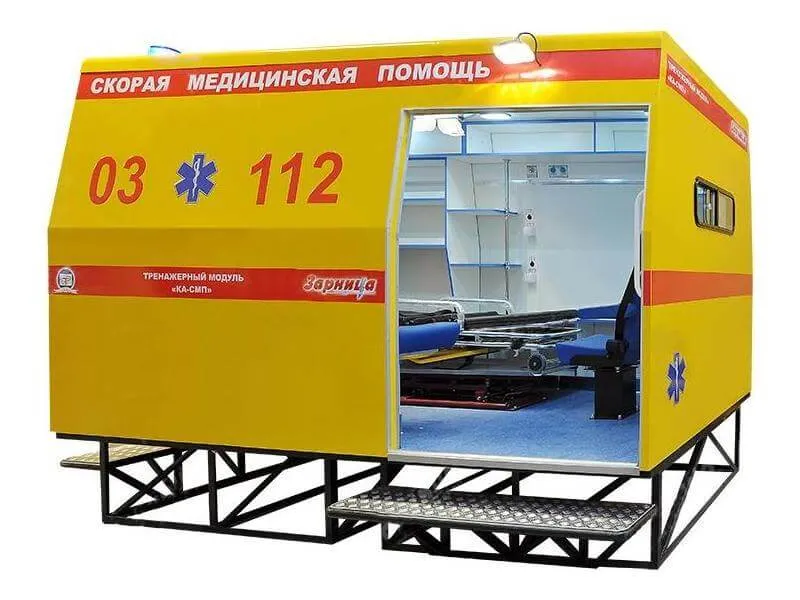

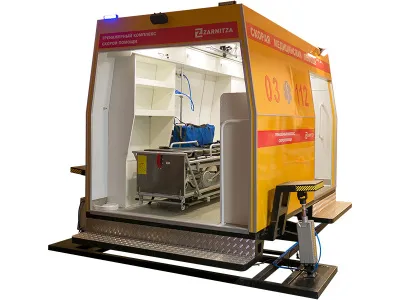

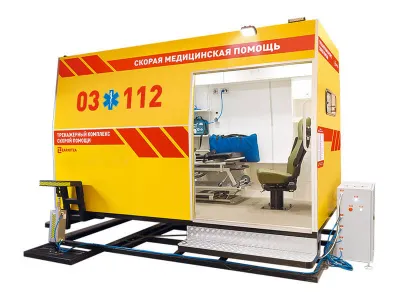

Тренажерный комплекс "Макет автомобиля скорой медицинской помощи"

Тренажерный комплекс предназначен для обучения бригад скорой помощи практическим навыкам и командной работе. Комплекс представляет собой полноразмерную модель кабины автомобиля скорой помощи (класса «с») с установленной мебелью и оснащен следующим оборудованием:

• акустическая система 2.0,

• видеокамера,

• приемное устройство,

• транспортные носилки,

• транспортный тканевый инкубатор,

• кислородный газовый баллон (2 шт.),

• кислородный редуктор (2 шт.),

• кислородная розетка (2 шт.),

• баллон с закисью азота,

• редуктор для закиси азота,

• розетка подачи закиси азота,

• панель управления освещением,

• розетка 12 В (3 шт.),

• розетка 220 В (2 шт.),

• фонарь освещения прилегающей территории (2 шт.),

• проблесковый маяк (2 шт.).

Конструкция тренажерного модуля представляет собой пространственную раму, которая является формообразующим основанием для внутренней и внешней обшивки. Внешняя обшивка выполнена из окрашенного листового алюминия. Внутренняя обшивка выполнена из композитного материала, устойчивого к воздействию лекарственных препаратов и моюще-дезинфицирующих средств, имеющего гладкую поверхность, не впитывающего запахи. Пол салона выполнен из водонепроницаемого напольного покрытия, устойчивого к воздействию моюще-дезинфицирующих средств.

В кабине тренажера расположены следующие предметы мебели:

• стойка с умывальником и ящиком для медицинских принадлежностей (крышка умывальника может использоваться в качестве письменного столика);

• открытый нижний шкаф для медицинских укладок со стойкой для крепления медицинского оборудования;

• стойка для медицинских укладок, состоящая из трех открытых полок;

• подпотолочная двухсекционная полка со сдвижными створками;

• подпотолочный ящик с дверцей, снабженный подъемным механизмом и замком;

• шкаф для кислородных баллонов с открытой полкой в верхней части шкафа.

Мебель изготовлена из ламинированной ДСП светлых тонов. Края панелей отделаны пвх-кромочной лентой.

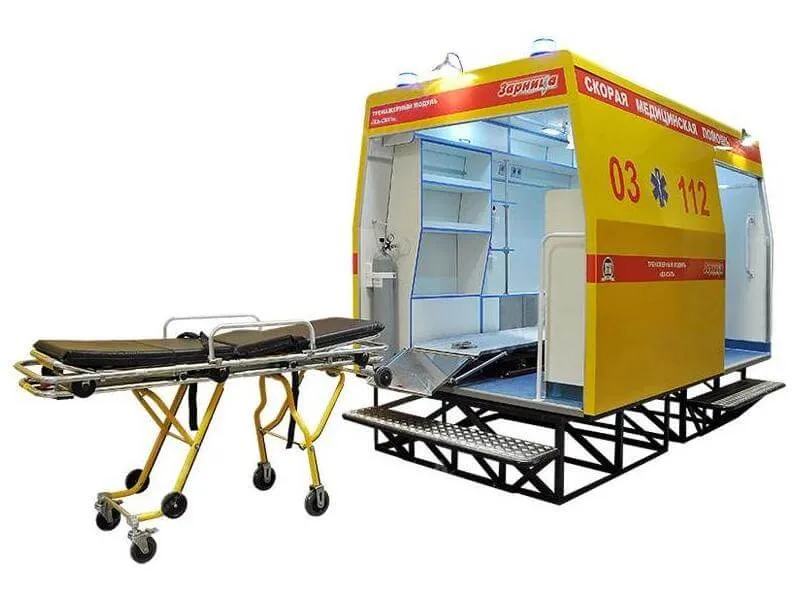

Тренажер оснащен аутентичным приемным устройством и транспортными носилками. Приемное устройство предназначено для погрузки (разгрузки) и фиксации транспортных носилок. Приемное устройство состоит из основания, платформы с бортами для установки носилок, шарнирной скобы и стапеля, с помощью которого каретка носилок загружается на платформу. В транспортном положении стапель и скоба поднимаются в вертикальное положение и фиксируются защелкой. В головной части приемного устройства находится педаль, которая используется для управления его поперечным перемещением. Приемное устройство изготовлено из нержавеющей стали.

Транспортные носилки, установленные на приемном устройстве, снабжены пневматической пружиной для регулировки положения головной и ножной секций, складными боковыми ограничителями, ремнями безопасности, водонепроницаемым матрасом, дополнительными колесами для облегчения загрузки на приемное устройство. Верхняя часть с матрасом снимается и может использоваться как отдельные носилки. Загружать носилки в автомобиль может один человек. Матрас носилок изготовлен из антибактериального поливинилхлоридного материала, который легко чистится и дезинфицируется.

Для отработки навыков транспортировки новорожденного в тренажерном комплексе предусмотрен переносной тканевый инкубатор, оснащенный ручками, позволяющий осуществлять полный и постоянный мониторинг состояния новорожденного медицинским персоналом.

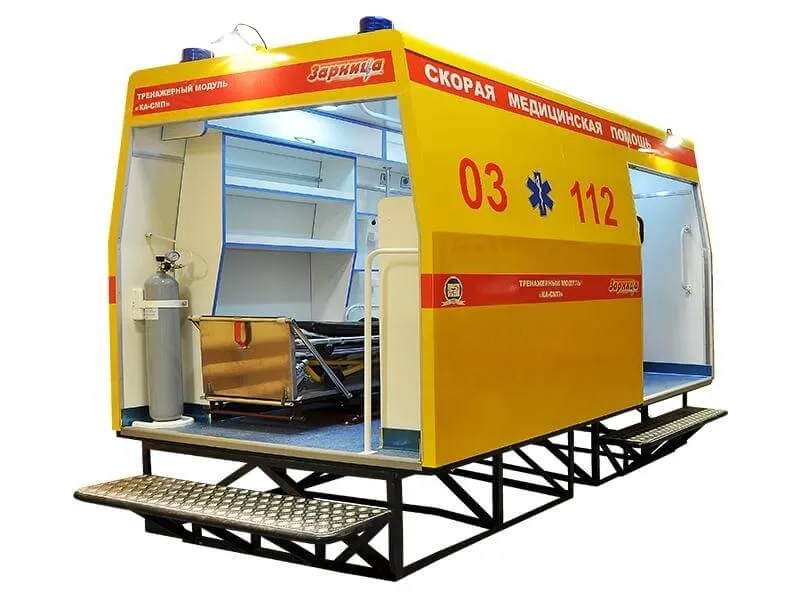

В шкафу для кислородных баллонов установлены два 10-литровых баллона.

Тренажер оснащен одним 10-литровым баллоном закиси азота.

Салон тренажера оборудован основным и дежурным освещением. В качестве основного освещения салона используются 6 потолочных плафонов. В качестве дежурного используются 2 поворотных точечных светильника. Освещение салона тренажера регулируется с панели управления.

Освещение территории, прилегающей к сдвижной двери и задним дверям тренажера, обеспечивается двумя внешними фонарями. Дополнительно тренажер оснащен двумя проблесковыми маячками синего цвета.

Для подключения медицинского электрооборудования в салоне тренажера имеются 3 розетки электропитания напряжением 12 В и 2 розетки напряжением 220 В.

Для подключения тренажера к сети электропитания 220 В предусмотрен кабель длиной не менее 15 м.

В салоне тренажера установлено кресло с возможностью поворота на 360 градусов, откидное кресло и банкетка. Банкетка снабжена поясничной и подголовной подушками. Все три посадочных места оборудованы трехточечными ремнями безопасности.

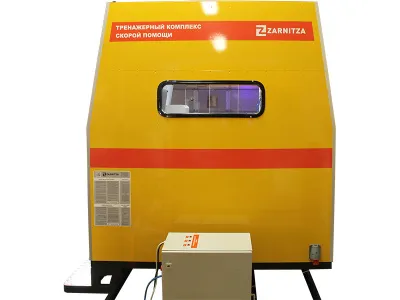

Дверные проемы тренажера оборудованы поручнями. Вдоль приемного устройства установлен потолочный леер-поручень с двумя кронштейнами для инфузионной системы. Салон тренажера имеет окно со сдвижной форточкой.

Тренажерный комплекс установлен на стальные подставки, оборудованные подножками со стороны сдвижной и задних дверей.

В комплект поставки входит интерактивный многофункциональный робот-тренажер подростка, предназначенный для отработки навыков оказания первой помощи на месте происшествия и позволяющий осуществлять следующие мероприятия:

• кивательные мышцы шеи, ключицы и хрящи гортани - для определения пульса на сонной артерии;

• реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;

• рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута.

Робот-тренажер позволяет отрабатывать навыки:

• первой медицинской помощи при клинической смерти (метод 30:2, безвентиляционная реанимация, прекардиальный удар);

• оказания помощи больному в бессознательном состоянии;

• оказания помощи при переломе костей голени;

• оказания помощи при ранении бедренной артерии.

Тренажер фиксирует такие распространенные ошибки, как:

• недостаточная глубина компрессии;

• недостаточный объем вдоха;

• излишняя глубина компрессии;

• излишний объем вдоха;

• неправильное положение головы при ИВЛ;

• неправильное положение рук при проведении непрямого массажа сердца.

Функциональные характеристики робота-тренажера

• кивательные мышцы шеи, ключицы и хрящи гортани - для обучения навыкам определения пульса на сонной артерии;

• реберные дуги и мечевидный отросток - для определения места нанесения прекардиального удара и проведения непрямого массажа сердца;

• рельеф мышц бедра и коленного сустава - для определения места прижатия бедренной артерии и наложения кровоостанавливающего жгута;

• тренажер позволяет проводить отработку навыков оказания помощи при клинической смерти методом 30:2, безвентиляционным методом, а также есть возможность выполнить прекардиальный удар;

• 9 режимов работы тренажера позволяют проводить обучающие, экзаменационные и соревновательные занятия;

• тело робота-тренажера превращено в объемный дисплей, отражающий правильные и ошибочные действия обучающихся, что позволяет значительно повысить эффективность обучения навыкам оказания первой помощи;

• при достаточной силе и глубине нажатий непрямого массажа сердца появляется пульсовая волна на сонной артерии и загорается зеленый индикатор на грудной клетке тренажера;

• при эффективном проведении вдоха искусственного дыхания приподнимается грудная клетка и загорается синий индикатор;

• в каждом случае перелома ребра (неправильное положение рук при НМС) загорается красный индикатор "сломанного ребра" и раздается звуковой сигнал;

• в случае перелома мечевидного отростка загорается красный индикатор "сломанного мечевидного отростка" и раздается звуковой сигнал;

• эффективность реанимации определяется по сужению зрачков и появлению самостоятельного пульса на сонной артерии;

• конструкция тренажера позволяет придавать ему устойчивое боковое положение;

• если в течение 30 секунд тренажеру, находящемуся в состоянии комы, не придать устойчивое боковое положение, он "умирает": исчезает пульс на сонной артерии, расширяются зрачки и появляется звуковой сигнал;

• если в течение 2 минут не остановить кровотечение из бедренной артерии, то исчезает пульс на сонной артерии (контроль наложения жгута по остановке световой индикации);

• в любом случае некорректного обращения с поврежденной конечностью при наложении бинтовой повязки, транспортной шины на голеностопный сустав, голень, раздается характерный звуковой сигнал и появляется красное свечение "поврежденной" конечности;

• выбор режима и проведение реанимационных мероприятий сопровождается голосовыми сообщениями;

• выбор режима и регулировку громкости возможно осуществлять при помощи кнопок на роботе-тренажере, а также при помощи беспроводного пульта управления;

• полная независимость от внешних источников питания и выносных контроллеров, мониторов;

• возможность управления роботом при помощи специализированного программного обеспечения;

• работа по беспроводному каналу связи либо через USB кабель, со специализированным программным обеспечением, установленным на компьютере пользователя;

• в программное обеспечение входит теоретический курс по оказанию первой помощи, включающий в себя видеоуроки, фотоматериалы, теоретическую информацию и тестирование с возможностью сохранения результатов;

• возможность отслеживать объем выполненного вдоха;

• ошибочные действия во время практических занятий фиксируются программным обеспечением "на лету". Эта функция позволяет моментально вносить корректировки в действия обучаемого;

• Это программное обеспечение разработано для удобства пользователя и может быть использовано любым человеком без необходимости дополнительного обучения. Оно основано на операционной системе windows.

  После завершения установки программы на компьютер пользователя тренажер может быть подключен беспроводным способом (если это позволяет техническое оснащение компьютера пользователя) или с помощью usb-кабеля, входящего в комплект поставки.
