Тренажерный комплекс "Макет автомобиля скорой медпомощи класса С - Реанимобиль" с имитацией движения
Тренажерный комплекс предназначен для отработки бригадами скорой помощи практических навыков и командной работы при транспортировке инфицированных пациентов. Он представляет собой полноразмерную модель кабины автомобиля скорой помощи (класса «с») с установленной в ней мебелью, оснащенной следующим оборудованием:
-
учебный дефибриллятор,
-
учебный портативный аппарат ИВЛ,
-
электрокардиограф,
-
бокс для транспортировки инфицированных больных,
-
отсасыватель медицинский,
-
пульсоксиметр,
-
приемное устройство,
-
транспортные носилки,
-
транспортный тканевый инкубатор,
-
кислородный газовый баллон (2 шт.),
-
кислородный редуктор (2 шт.),
-
кислородная розетка (2 шт.),
-
баллон с закисью азота,
-
редуктор для закиси азота,
-
розетка подачи закиси азота,
-
панель управления освещением,
-
розетка 12 В (3 шт.),
-
розетка 220 В (2 шт.),
-
фонарь освещения прилегающей территории (2 шт.),
-
проблесковый маяк (2 шт.).

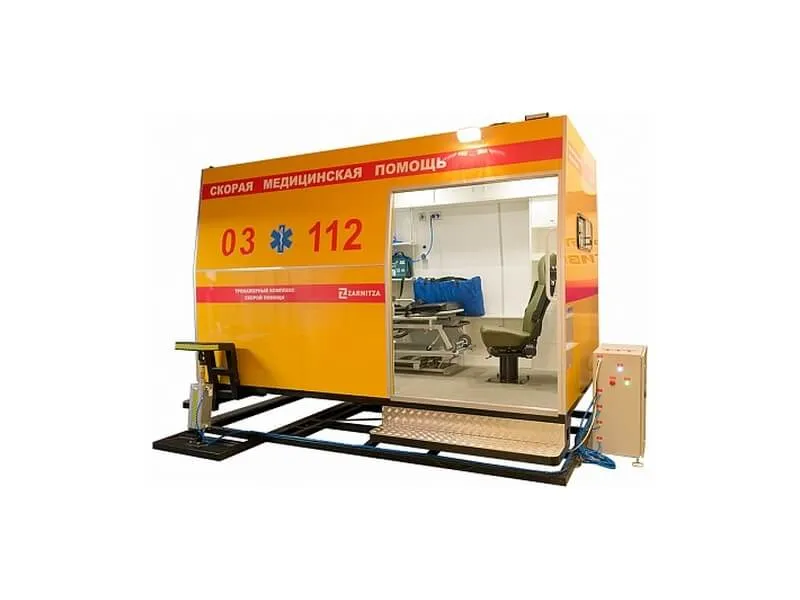

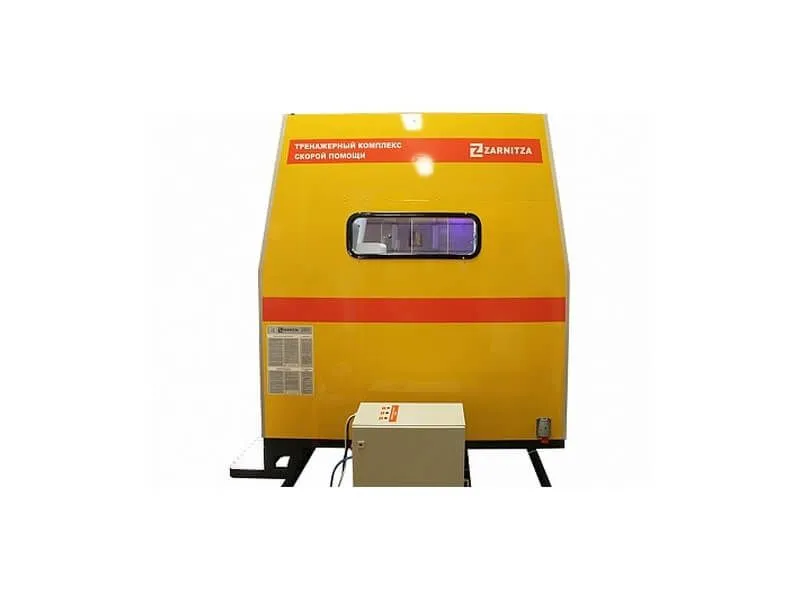

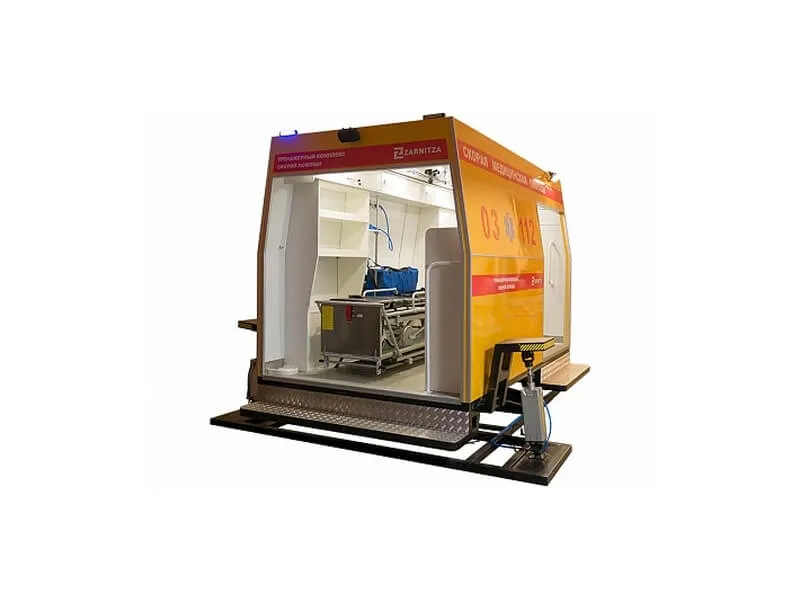

Конструкция тренажерного модуля представляет собой пространственную раму, которая является формообразующим основанием для внутренней и внешней обшивки. Внешняя и внутренняя обшивка выполнена из композитного материала, устойчивого к воздействию лекарственных препаратов и моющих и дезинфицирующих средств, имеющего гладкую поверхность, не впитывающего запахи. Пол в кабине выполнен из водонепроницаемого материала, устойчивого к воздействию моющих и дезинфицирующих средств.
Эта модель автомобиля скорой помощи отличается тем, что она установлена на двухступенчатой динамической платформе, в которой используются пневматические приводы. Пневматические приводы — это компоненты, которые производятся ведущим мировым производителем пневматического оборудования.
Динамическая платформа обеспечивает крен и тангаж. Это дает возможность имитировать ощущения, которые испытывает бригада скорой медицинской помощи при движении реального автомобиля в следующих ситуациях:
-
при ускоренном движении, ускорениях, замедлениях, прохождении поворотов;
-
при изменениях крена и тангажа автомобиля в зависимости от профиля дороги;
-
при движении по неровностям дороги и грунта.
Мебель, установленная в кабине тренажера, выглядит следующим образом:
-
стойка с умывальником и ящиком для медицинских принадлежностей (крышка умывальника может использоваться в качестве письменного столика);
-
открытый нижний шкаф для медицинских укладок со стойкой для крепления медицинского оборудования;
-
стойка для медицинских укладок, состоящая из трех открытых полок;
-
подпотолочная двухсекционная полка со сдвижными створками;
-
подпотолочный ящик с дверцей, снабженный подъемным механизмом и замком;
-
шкаф для кислородных баллонов с открытой полкой в верхней части шкафа.
Мебель изготовлена из ламинированной ДСП светлого цвета. Края панелей отделаны пвх-кромочной лентой.
Тренажер оснащен оригинальным приемным устройством и транспортными носилками, к которым можно прикрепить бокс для транспортировки инфицированных пациентов. Приемное устройство предназначено для погрузки (выгрузки) и фиксации транспортных носилок. Приемное устройство состоит из основания, платформы с бортами для установки носилок, а также откидной скобы и скользуна. Носилки, загруженные на платформу, могут управляться с помощью педали в головке приемного устройства, которая используется для управления их поперечным перемещением. Приемное устройство изготовлено из нержавеющей стали.
Транспортные носилки, установленные на приемном устройстве, снабжены пневматической пружиной для регулировки положения головной и ножной секций, складными боковыми ограничителями, ремнями безопасности, водонепроницаемым матрасом, дополнительными колесами для облегчения загрузки на приемное устройство. Верхняя часть с матрасом снимается и может использоваться как отдельные носилки. Загружать носилки в автомобиль может один человек. Матрас носилок изготовлен из антибактериального поливинилхлоридного материала, который легко чистится и дезинфицируется.

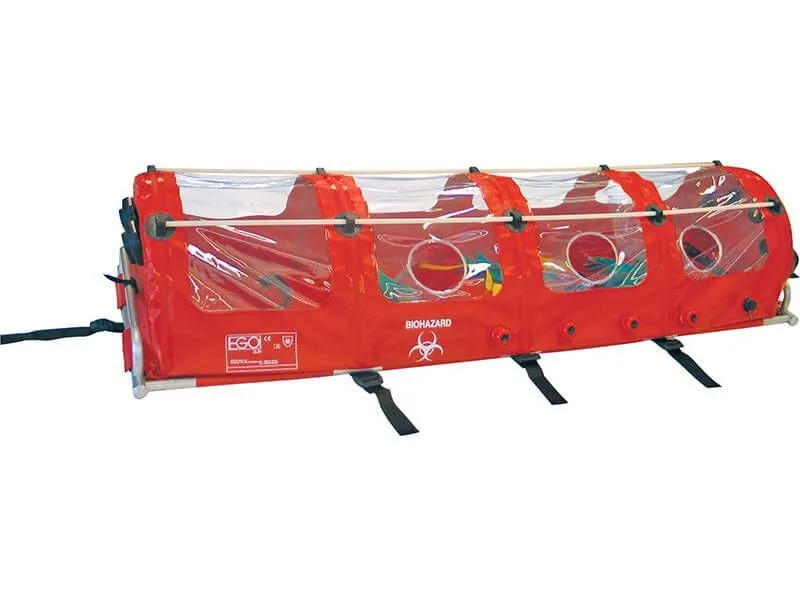

Тренировочный комплекс имеет защитный бокс, представляющий собой мобильное устройство, позволяющее осуществлять первичную транспортировку лиц с подозрением на заражение особо опасными инфекциями (в частности, вирусом эбола, ковид-19, свиным гриппом) или пациентов, подвергшихся воздействию микробиологических веществ, из инфицированных районов в стационарное медицинское учреждение, предназначенное для лечения таких пострадавших. Защитная бокс-камера может также использоваться в качестве средства защиты от «зараженной» среды для транспортировки пациентов с ослабленным иммунитетом.
Навыки, необходимые для транспортировки новорожденного, можно отработать с помощью переносного тканевого инкубатора, оснащенного ручками. Это позволяет медицинскому персоналу постоянно наблюдать за новорожденным.
В шкафу для кислородных баллонов установлены два 10-литровых баллона.
Тренажер оснащен одним 10-литровым баллоном закиси азота.
Кабина тренажера оснащена основным и резервным освещением. Основное освещение кабины состоит из шести потолочных ламп, а резервное — из двух поворотных прожекторов. Освещение кабины можно регулировать с панели управления.
Освещение территории, прилегающей к сдвижной двери и задним дверям тренажера обеспечивается двумя внешними фонарями. Дополнительно тренажер оснащен двумя проблесковыми маячками синего цвета.
Для подключения медицинского электрооборудования в салоне тренажера имеются 3 розетки электропитания напряжением 12 В и 2 розетки напряжением 220 В.
Для подключения тренажера к сети 220 В имеется кабель, длина которого должна быть не менее 15 м.
Кабина тренажера оснащена вращающимся креслом, откидывающимся креслом и скамейкой. Скамья оснащена поясничными и подголовными подушками для комфорта. Все три сиденья оснащены трехточечными ремнями безопасности.
Дверные проемы тренажера оборудованы поручнями. Вдоль приемного устройства установлен потолочный леер-поручень с двумя кронштейнами для инфузионной системы. Салон тренажера имеет окно со сдвижной форточкой.
Тренажерный комплекс установлен на стальные подставки, оборудованные подножками со стороны сдвижной и задних дверей.
Комплекс включает в себя многофункциональный роботизированный симулятор пациента, который может отслеживать основные жизненно важные показатели. Некоторые из его ключевых характеристик следующие:
-
Робот-тренажер является моделью реального человека.
-
Имитация кожи человека.
-
Анатомическая лицевая маска, выполненная из эластичного полиуретана, полностью визуально и тактильно создает имитацию кожи человека, что позволяет проводить мероприятия по выведению нижней челюсти и прижатию крыльев носа при проведении мероприятий по СЛР.
-
Накладные травмы и ранения различной степени тяжести с возможностью замены и установки на любую часть тела робота-тренажера для отработки первичных навыков оказания первой помощи.
-
Управление работой тренажера осуществляется с ноутбука.
Тренажер позволяет произвести оценку состояния пациента на первоначальном этапе и отработать навыки экстренной помощи:
-
оценка проходимости дыхательных путей;
-
оценка дыхания, сатурации (функции легких);
-
оценка кровообращения (пульс, давление, ЭКГ);
-
общая оценка (кожные покровы, конечности, спина);
-
оказание медицинской помощи на данном этапе;
-
активное участие всех членов команды для одновременного проведения нескольких процедур (например, мониторинг, внутривенный доступ, ИВЛ и т.п.);
-
эффективный обмен информацией о состоянии больного и принятой тактике лечения;
-
стабилизация состояния пациента для проведения полной оценки его статуса;
-
постоянный мониторинг результатов лечения;
-
постоянная поддержка жизненно важных функций пациента;
-
принятие решения о необходимости привлечения дополнительной помощи.
Реализованные функциональные особенности:
-
Имитация дыхательных звуков и шумов.
-
Визуализация экскурсии грудной клетки.
-
Снятие электрокардиограммы реальным электрокардиографом с библиотекой различных патологий.
-
Вывод параметров пациента, включая артериальное давление и температуру тела, на прикроватный монитор.
-
Зрачки автоматически реагируют на свет.
-
Моргание глаз.
-
Имитация цианоза носогубного треугольника.
-
Манекен способен воспроизводить отдельные междометия, хрипы, кашель, призывы о помощи.
-
Пульс прощупывается в 6 точках – билатерально.
-
Измерение артериального давления.
-
Аускультация звуков дыхания и сердцебиения.
-
Выполнение сердечно-легочной реанимации.
-
Выполнение внутривенных инъекций.
-
Автоматическая реакция на инъекции (фиксируется на сенсорном моноблоке посредством считывания пин-кода).
-
Имитация потоотделения в лобной области.
-
Имитация изменения капиллярного наполнения и температуры кожных покровов на прикроватном мониторе.
-
Имитация показателей сатурации, ЧСС через симуляционный пульсоксиметр.
Применяется реальный электрокардиограф одно/трехканальный ЭК1Т-1/3-07 "Аксион" с микропроцессорным управлением и автоматической обработкой ЭКГ, предназначенный для измерения и графической регистрации биоэлектрических потенциалов сердца с целью диагностики состояния сердечно-сосудистой системы человека в медицинских учреждениях и при оказании медицинской помощи на дому. Электрокардиограф имеет следующие режимы работы: самотестирование; установка; ручная регистрация электрокардиограммы (ЭКГ); автоматическая регистрация ЭКГ; запись ЭКГ в память; копирование ЭКГ из памяти; передача ЭКГ в персональный компьютер; вывод ЭКГ через встроенный термопринтер.
Ритмы, регистрируемые аппаратом ЭКГ:
-
ранняя экстрасистола (политопные предсердные экстрасистолы);
-
синусная аритмия;
-
трепетание предсердий;
-
фибрилляция предсердий низкой амплитуды;
-
фибрилляция предсердий высокой амплитуды;
-
АВ-блокада I степени;
-
АВ-блокада II степени (АВ-блокада II степени типа Мобитц I);
-
предсердные паузы более 2,5 с;
-
желудочковая монофокальная экстрасистолия;
-
желудочковая мультифокальная экстрасистолия;
-
желудочковый ритм (желудочковая экстрасистолия);
-
бигемения (желудочковая экстрасистолия по типу бигеминии);
-
феномен R-зубец в T-зубце (вставочная ранняя желудочковая экстрасистолия типа "R" на "T");
-
желудочковая экстрасистолия (парные желудочковые экстрасистолы, полиморфные);
-
неустойчивые сокращения (пробежка неустойчивой желудочковой тахикардии);
-
тахикардия (тахикардия с широким QRS-комплексом);
-
фибрилляция желудочков;
-
подъем ST-сегмента;
-
депрессия ST-сегмента.
Реализованные сценарии:
-
острый коронарный синдром, кардиогенный шок;
-
острый коронарный синдром, отек легких;
-
анафилактический шок;
-
внутреннее кровотечение;
-
бронхиальная астма;
-
желудочковая тахикардия;
-
ОКС без подъема ST, нестабильная стенокардия;
-
острый коронарный синдром (ИМ) с подъемом сегмента ST;
-
отек легких, гипертонический криз;
-
ТЭЛА;
-
отравление органофосфатами;
-
фибрилляция желудочков.
Анатомические ориентиры, определяемые при пальпации:
-
мечевидный отросток грудины,
-
реберные дуги.
Визуальные ориентиры:
-
пупок,
-
соски.
Мультимедийное программное обеспечение разработано для платформы windows с простым в использовании интерфейсом, не требующим дополнительного обучения для пользователей с любым уровнем опыта. Помимо отображения информации о ходе реанимационных мероприятий, проводимых на роботе-симуляторе, программное обеспечение систематизирует и выделяет ошибки, допущенные во время обучения.
Раздел
|
Интерактивные обучающие комплексы (столы, стойки) |
Категория
|
Терапия |
Подкатегория
|
Клинические навыки |
Комплект поставки
|
|
Материал
|
Каркас: алюминиевый профиль 20 х 40 мм толщиной 2-3 мм, стальной профиль Подставка: стальной прокатОбшивка: алюминий листовой, композитМебель: ламинированная ДСП |
